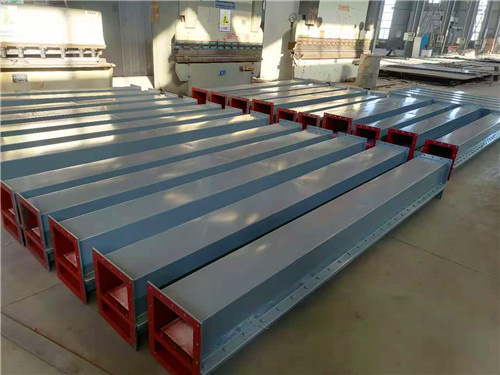

空气输送斜糟简介

　　空气输送斜槽采用高压离心风机（9-19：9-26型）为动力源，使密闭输送斜槽中的物料保持流态化向倾斜向下的一端缓慢的流动，从而达到输送水泥、粉煤灰等易流态化的粉状物料的目的，输送斜槽与其它的输送设备相比具有输送能力大，保证物料不受潮等等优点。XZ型空气输送斜槽设备主体部分无传动部件，采用新型涂沦透气层密封操作管理方便，设备重量轻，电耗少，输送能力大，容易改变输送方向等优点。

---

空气输送斜槽工作原理

       空气输送斜槽利用气流沿管路输送散粒物料的装置。有吸送式、压送式和混合式三种。其工作原理是利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送：

　　①吸送式。抽风机启动后，整个系统呈一定的真空度，在压差作用下空气流使物料进入吸嘴，并沿输料管送至卸料处的分离器内,物料从空气流中分离后由分离器底卸出,气流经除尘器净化后再经消声器排入大气。优点是供料简单，能从数处同时吸取物料。但输送距离短，生产率低。密封性要求高。

　　②压送式。鼓风机将空气压入输送管，物料从供料器供入，空气和物料的混合物沿输料管被压送至卸料处,物料经分离器后卸出,空气经除尘器净化后排入大气。特点与吸送式相反,可同时将物料输送到几处,输送距离较长，生产率较高，但结构复杂。

　　③混合式。为上述两种形式的组合。

　　提醒您:该装置对粒度大、水分多、流态化差的物料不宜使用!

---

空气输送斜槽使用中影响因素：

1.气孔板的透气性。

　　气孔板的材质有很多，如多孔陶瓷板、复合材料等，根据具体情况选择。

2.安装倾斜角。

　　空气输送斜槽输送粉煤灰佳倾斜角为5°-6°。

3.空气输送斜槽槽体的宽度。

　　输送量与槽体宽度可用如下经验式表示：

　　M=kxpxBxB,M=空气输送斜槽输送量，kg/s，K=常数，P=斜槽内粉煤灰完全流态化时的堆密度，kg/立方米 B=斜槽槽体宽度，m。

4.输送耗气量。

　　空气输送斜槽流态化空气工作压力一般在3.5-5Kpa，佳耗气量2-3m3//㎡·min，即每平方米气孔板有效通气面积每分钟耗气量2-3立方米。

5.粉煤灰的含湿量。

　　正常情况下，粉煤灰的含湿量小于1%，如果含湿量较高，会影响输送效率，甚至引起堵塞。

6.粉煤灰的初始速度。

　　一定的初始速度有利于斜槽输送，尤其对于较短的斜槽作用明显。

7.输送距离。

　　长距离的气力输送，需在斜槽长度方向增加相应的空气进风口，保证空气均匀进入斜槽，保持粉煤灰佳流态化。

8.粉煤灰进料量的控制。

　　空气输送斜槽须均匀进料，避免瞬间进料过多造成斜槽堵塞。

---

XZ型空气输送斜糟适用范围

　　XZ型空气输送斜糟用于输送水泥、粉煤灰等易流态化粉状物料，对粒度大、水分多、流态化性能差的物料不宜使用。

　　XZ空气输送斜槽是电厂、水泥厂、化工厂很好的输送设备。
　　
　　

---

XZ型空气输送斜槽主要技术参数

型号			200	250	315	400	500
槽体宽度			200	250	315	400	500
产量	8℃	水泥	22	40	70	130	220
		生料	16	30	55	100	165
		水泥	40	65	120	250	400
	10℃	生料	30	55	90	185	300
风压kpa			2--3
风量m3/m2，min			1.5--2
